ДРД-Е-1000 Датчик реле давления электронного типа ТЕРМОБРЕСТ

ДРД-Е-70Т Датчик реле давления электронного типа ТЕРМОБРЕСТ
ДРД-Е-70Т Датчик реле давления электронного типа ТЕРМОБРЕСТ
Цена: 6700 руб

Краткие характеристики:

Нижний предел уставки давления
0,005 бар
Верхний предел уставки давления
1 бар
Максимальное рабочее давление
1,5 бар

Все характеристики

Добавить в сравнение

ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000

Оборудование ТЕРМОБРЕСТ отличаются повышенной надежностью и долгим сроком службы, именно поэтому продукция фирмы TERMOBREST положительно зарекомендовала себя и пользуется большим спросом на рынке России.
Купить ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000 цена которого снижена, благодаря системе персональных скидок, Вы можете на нашем сайте.
Если у Вас возникнут какие-либо вопросы, связанные с ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000, такие как: цена, купить, технические характеристики, паспорт, документы, габариты, доставка по Москве, отправка в регионы, доставка до транспортной компании, сроки доставки и отправки и так далее, обращайтесь к нашим специалистам, они с удовольствием ответят, на все возникшие у Вас вопросы, связанные с ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000.
Мы постоянно поддерживаем самые актуальные и востребованные запчасти для горелок на нашем складе, включая ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000, тем самым экономя Ваше время и деньги. Собственный склад, в непосредственной близости от офиса – это наше главное отличие от конкурентов.
Логистика отгрузок до транспортных компаний по 3 раза в неделю, обеспечивает минимальные сроки отправки запчастей для горелок, включая ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000 до наших региональных клиентов.
Предупреждаем, что все цены на сайте носят исключительно информационный характер и не являются публичной офертой. Это связано с сегодняшней проблемой нестабильного курса рубля. Поэтому настоятельно рекомендуем, предварительно связаться с нашими специалистами и уточнить актуальную цену на ДРД-Е-1000 Датчик реле давления электронного типа Термобрест арт.: ДРД-Е-1000 по телефону +7(499)201-26-10.

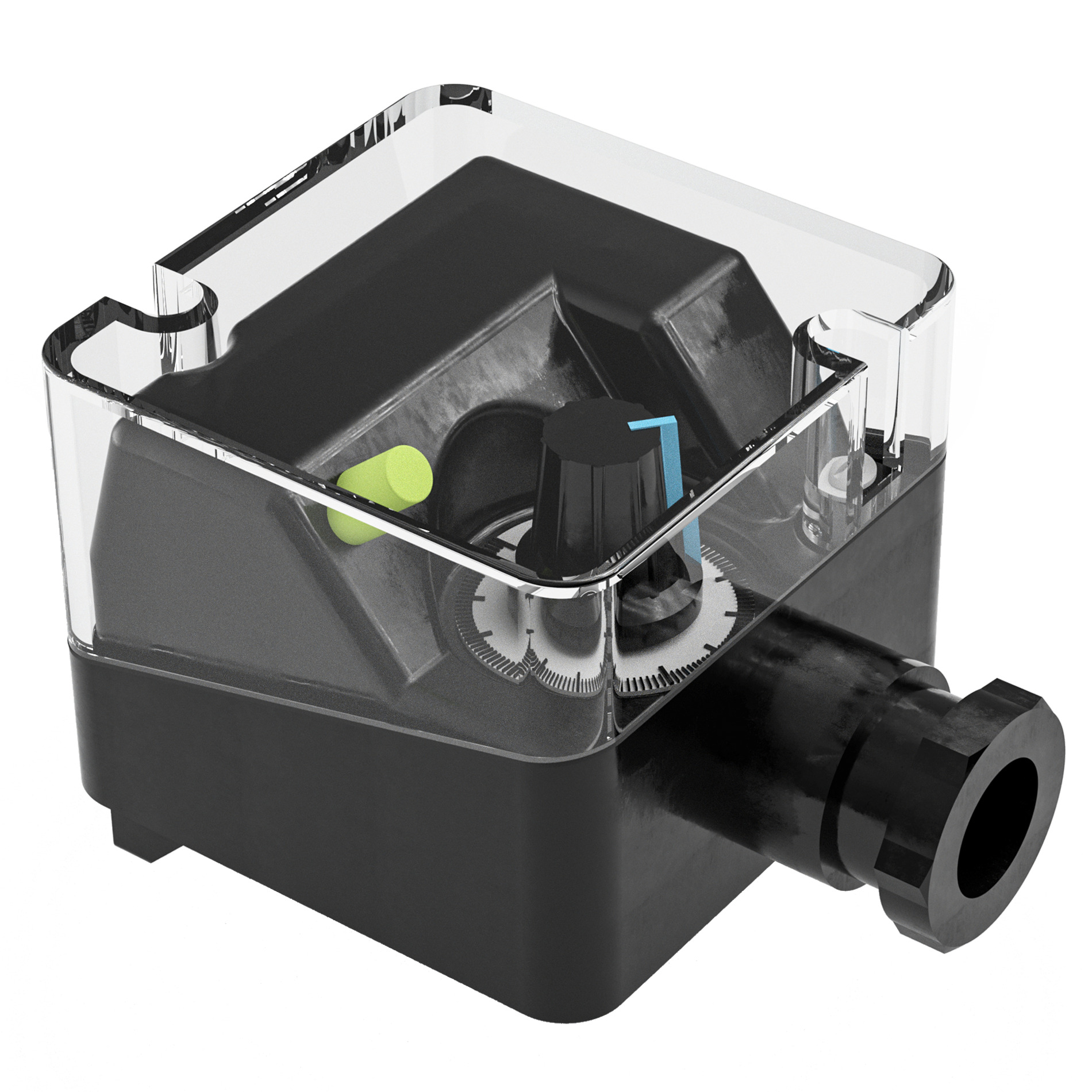

     Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса). Крышка выполнена из прозрачной пластмассы.

Электрические характеристики датчиков-реле давления газа электронного типа
Наименование параметра Значение
 Напряжение питания датчика-реле (24 ± 6) В
 Максимальный потребляемый ток 50 мА
 Диапазон изменения тока для токового выхода 4...20 мА
(4 мА - нижний предел уставки;
20 мА - верхний предел уставки)
 Максимальный коммутируемый ток для транзисторного  ключа
150 мА
 Коммутируемые характеристики релейного выхода:
 - максимальная коммутируемая мощность

 - максиальный коммутируемый ток

150 Вт (при 60 В пост. тока);
625 ВА (при 220 В, 50 Гц).
5 А
 Длина кабеля
0,5 м

     Электрические провода подключаются к контактам датчика согласно схем приведенных в разделе "Модификации". Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.
    В датчиках-реле электронного типа присутствуют устройства электронной индикации:
      - токовый выход и транзисторный ключ со структурой N (npn - «общий +»);
      - токовый выход и транзисторный ключ со структурой P (pnp - «общий -»);
      - токовый и релейный выходы.
    Срабатывание датчика-реле давления газа контролируется по индикатору (светодиоду), имеющемуся в конструкции датчика-реле. При давлении меньшем давлению срабатывания (настройки) присутствует зеленое свечение индикатора. При достижении давления настройки или более - загорается индикатор красного цвета.



Габаритные размеры датчиков-реле давления газа электронного типа

Технические данные
Наименование параметра ДРД-Е-40 ДРД-Е-100 ДРД-Е-1000 ДРД-Е-6000 ДРД-Е-70Т
Нижний предел уставки давления 0,5 мбар 5 мбар 0,05 бар 0,5 бар -70 мбар
Верхний предел уставки давления 40 мбар 100 мбар 1,0 бар 6,0 бар 70 мбар
Максимальное рабочее давление 60 мбар 150 мбар 1,5 бар 9,0 бар 100 мбар
Разброс срабатываний, % от величины уставки, не более ±10
Зона возврата,
% от величины уставки, не более
±5
Масса, кг, не более 0,45

    Электрическое подключение датчика-реле электронного типа производится в соответствии со схемами приведенными ниже. Подключение должно производиться в соответствии с цветовой маркировкой проводов кабеля.

Нижний предел уставки давления
0,005 бар
Верхний предел уставки давления
1 бар
Максимальное рабочее давление
1,5 бар
Техническое описание. Датчики-реле давления.pdf
Декларация TP TC 004-020 Датчики-реле давления.pdf
