ДРД-1000Н А Датчик реле давления мембранного типа Термобрест

В наличии
ДРД-1000Н Б Датчик реле давления мембранного типа Термобрест
ДРД-1000Н Б Датчик реле давления мембранного типа Термобрест
Цена: 2600 руб

Краткие характеристики:

Нижний предел уставки давления
0,2 бар
Верхний предел уставки давления
1 бар
Максимальное рабочее давление
1,5 бар

Все характеристики

Добавить в сравнение

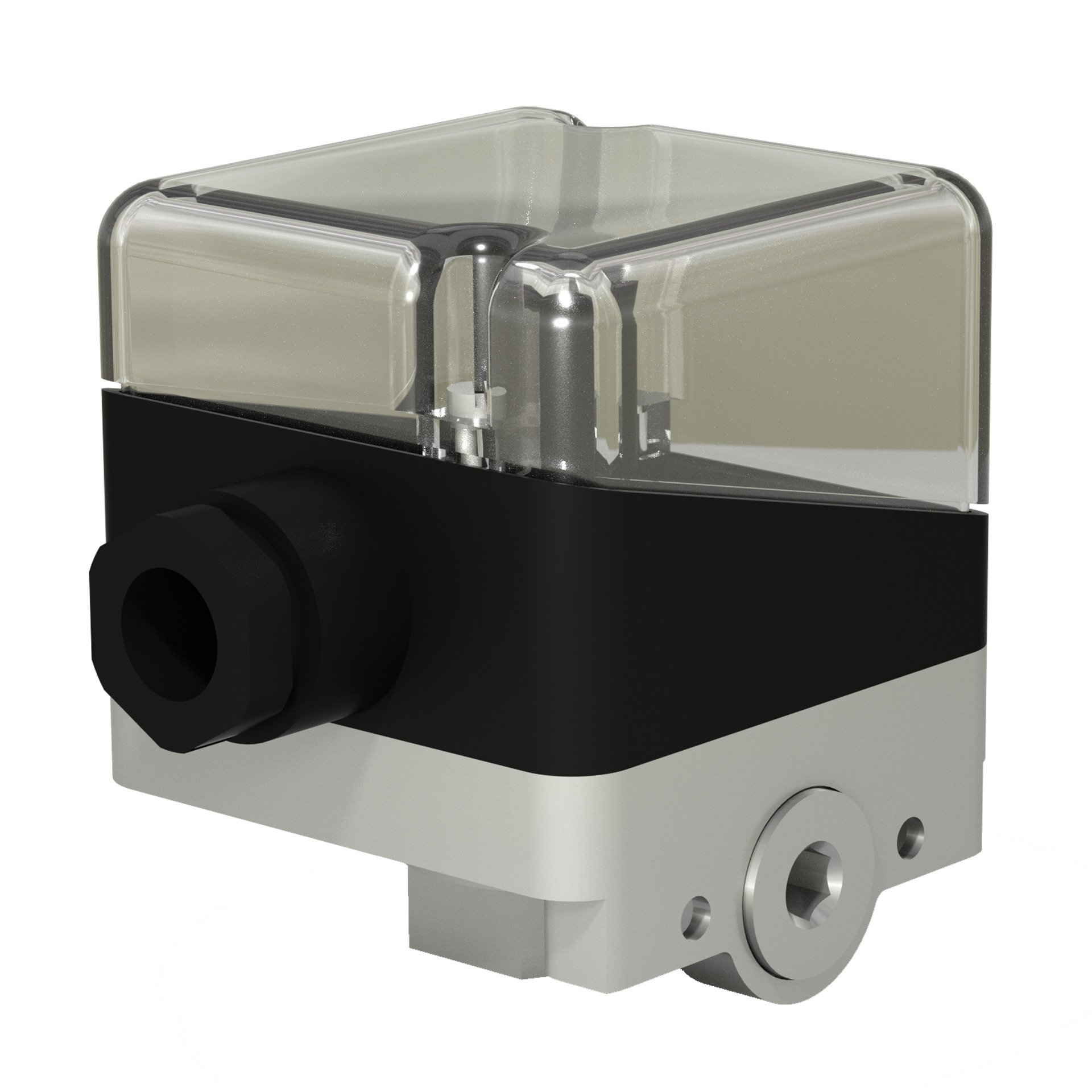

     Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.


     Датчики-реле избыточного давления ДРД-Н (рисунок слева) подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот. Датчики-реле вакуумметрического давления ДРД-Т (рисунок справа) подключаются к системе с помощью резьбового отверстия C. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой). Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).



Наименование параметра ДРД-
5НА (Б)
ДРД-
10НА (Б)
ДРД-
50НА (Б)
ДРД-
300НА (Б)
ДРД-
1000НА (Б)
ДРД-
5ТА
ДРД-
10ТА
ДРД-
50ТА
Нижний предел уставки давления 0,6 мбар* 1 мбар 5 мбар 30 мбар 0,2 бар -0,6 мбар* -1 мбар -5 мбар
Верхний предел уставки давления 5 мбар 10 мбар 50 мбар 300 мбар 1,0 бар -5 мбар -10 мбар -50 мбар
Максимальное рабочее давление 0,25 бар 1,5 бар -50 мбар
Разброс срабатывания, % от верхнего предела уставки, не более ±15 ±15
Зона возврата, % от верхнего предела устав­ки, не более 50 40 50 40
Масса, кг, не более 0,45 0,75

* В пределах уставки до 1 мбар (100 Па) зона возврата не нормируется.

Нижний предел уставки давления
0,2 бар
Верхний предел уставки давления
1 бар
Максимальное рабочее давление
1,5 бар
